描述

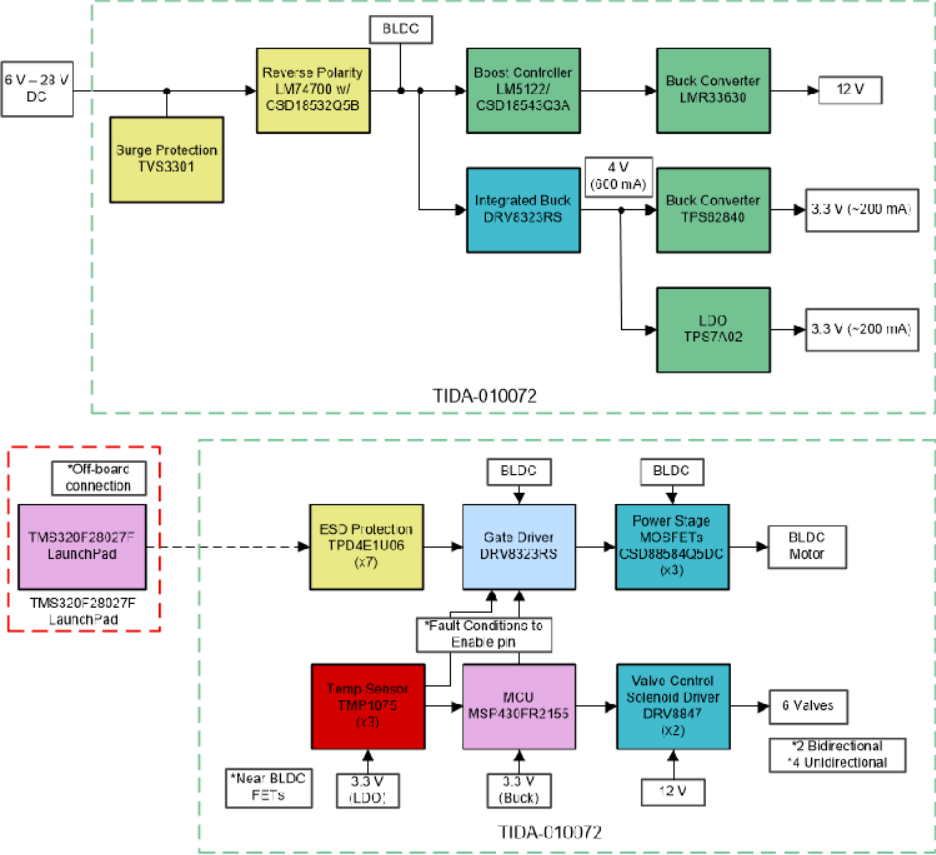

此参考设计提供了一种紧凑的系统设计，可支持高达 ±200kRPM/s 的电机加速和减速（这是许多呼吸机应用中的一项关键要求）。该设计支持许多非板载 C2000 控制器（包括 TMS320F28027F），可实现低成本、无传感器的磁场定向控制 (FOC)。此外，该设计还支持宽输入电压范围（6V 至 28V）以及线路和电池功率调节。为驱动鼓风机和阀门，此设计分别使用了 DRV8323RS 智能栅极驱动器和 DRV8847 电机驱动器。

特性

• 高达 ±200kRPM/s 的快速加速和减速
• 250ms 内从 10kRPM 增至 40kRPM (C65MS1-L5)
• 200ms 内从 40kRPM 降至 10kRPM (C65MS1-L5)
• 宽输入电压范围（6V 至 28V）支持直流或电池的稳压输入，并提供浪涌保护、过流保护和反极性保护
• DRV8323RS 电机驱动器提供非板载 FOC 控制，可安静、高效地生成压缩空气
• 集成的驱动器保护特性包括 UVLO、过流和过热保护
