SM5366PH是高集成度LED行驱动控制芯片，内置8位移位寄存器，提供8通道的输出电流驱动，每个通道最大电流可达3.0A，芯片具有消影电压可调，输出过流保护，短路保护功能。

特性

•工作电压：3.3V ~ 5.5V

•内置8通道PMOS驱动管

•最大输出电流：IOUT_MAX = 3.0A @ VDD=5.0V

•内阻：Ron = 90mΩ@IOUT=2A、VDD=5.0V

•消除LED显示屏“列上拖影”

•OUT端口消影电压16级可调

•消除LED短路造成的“毛毛虫”现象

•消除LED开路造成的“十字架”现象

•串行数据输入，简化PCB布线

•内置短路保护功能

•内置过温保护功能

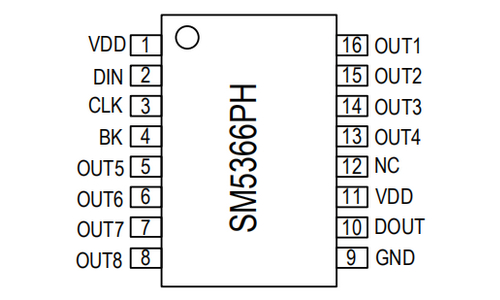

•封装形式：SOP16

•ESD>4KV
