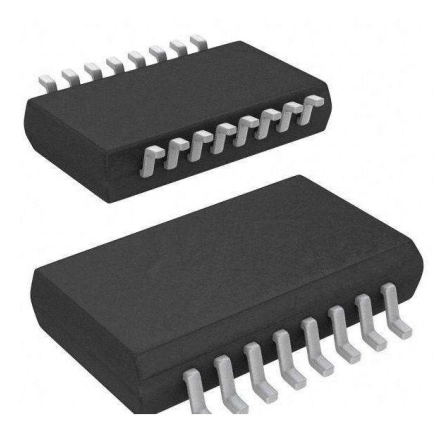

MS6465 是 OSD 电路,与 MCU 配合使用,可控制不同类型的显示系统。显示点阵为 12×18，内置部分数字、英文字符、日文字符和中文字符。电路集成有上电复位电路和 VRAM 清零电路用于减轻 MCU 的工作量,同时内置相位比较器和 4 倍频电路,可有效减小系统电路板的面积与外围电路成本。

MS6465主要特点:

输入信号 ：混合视频信号；

显示字符数量 ：12 行，24 列；

内置字符数量 ：128 个（ROM）；

字符显示尺寸 ：1 倍（默认模式），2 倍；

字符显示颜色 ：白色（只有一种）；

字符点阵 ：12×18；

显示背景 ：4 种模式（No background, black framing, black-on-white,black filling）；

背景颜色 ：黑、白、兰、绿

显示闪烁 ：可以通过设置选择打开或关闭闪烁功能，有 3 种闪烁频率：0.5HZ, 1HZ, 2HZ；

视频信号制式 ：NTSC/PAL/PAL-M/SECAM/PAL-N；

通信接口 ：8 位串行接口；

供电电压 ：5V；
