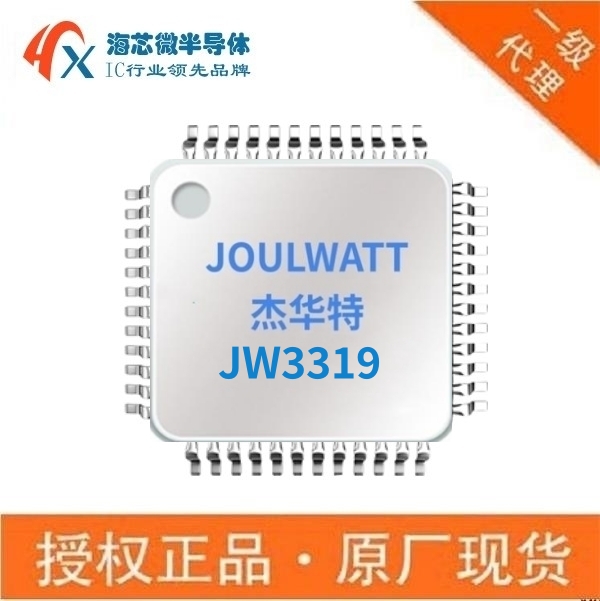

JW3319系列产品是一款高性能的6~7串锂离子电池或锂聚合物电池保护芯片。JW3319系列具有业内领先的高精度电压检测和电流检测电路，为电池包提供过充、过放、充放电过流、短路、断线、充放电过温保护、低压禁充以及均衡等功能。


1,特性:

输入电压范围为6V至40V

过充电保护：阈值范围3.6~4.4V 25mV步进±15mV精度

过充电恢复迟滞：阈值范围0.1V~0.4V 100mV步进±10%精度

过放电保护：阈值范围2.3~3.0V 100mV步进±20mV精度

过放电恢复迟滞：阈值范围0.2~0.5V 100mV步进±10%精度

充电过流保护：阈值范围-0.01V~-0.1V 10mV步进±3mV精度

放电过流保护：

过流检测1：阈值范围0.01V~0.1V 10mV步进±3mV精度

过流检测2：阈值范围0.06V/0.1V/0.2V±10mV精度

短路保护：阈值范围0.12V/0.2V/0.5V±20mV精度

高精度温度保护：充放电高低温保护，温度外部可设

外接电容设置放电过流1保护延时以及放电过流2保护延时

断线检测功能

均衡功能

低压禁充功能

CTLD管脚控制DO管脚输出

低功耗电流：工作状态25μA Max.休眠状态5μA Max.

2,封装形式：TSSOP24
