MS2350M/MS2350D 对数放大器芯片_中文资料_瑞盟科技

来源：未知 时间：2024-10-24 10:16 发布人：admin 阅读：

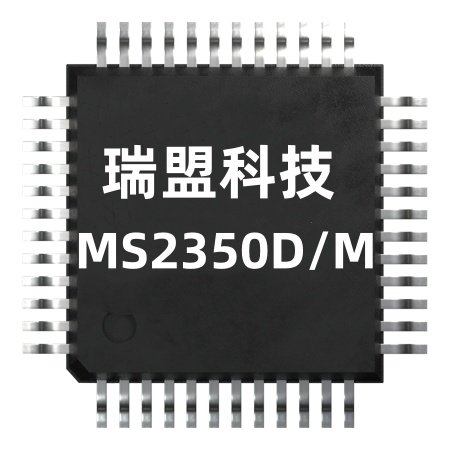

MS2350M/MS2350D是一款对数放大器芯片，相比MS2351M/MS2351D，它的应用频率范围的下限可低至4MHz。主要用于接收信号强度指示(RSSI)与功率放大器控制，工作频率范围是4MHz3000MHz，动态范围约40dB。

MS2350M/MS2350D是电压响应器件，5MHz3000MHz频率范围工作时，典型的输入信号范围均方根值为2.24mV224mV或-40dBm0dBm 50Ω。

MS2350M/MS2350D内部使用DC耦合，因此需要RFIN端外加隔直电容。可以提供两种电压输出，一是从引脚V_UP输出；二是从引脚V_DN输出，它是V_UP电压的反相，且有2倍的增益。V_DN输出从2.20V降到接近于地电位，该输出可以使芯片工作在控制模式。

MS2350M/MS2350D主要特点

完整的RF检测器/控制器功能

典型条件下动态范围：

5MHz3000MHz:-40dBm0dBm 50Ω

4MHz:-37dBm0dBm 50Ω

10dB阶跃响应时间：83ns

良好的温度稳定性

单电源供电：2.7V5.5V

MS2350M/MS2350D应用

无线终端的接收以及发射信号强度指示

发射机功率测量与控制
