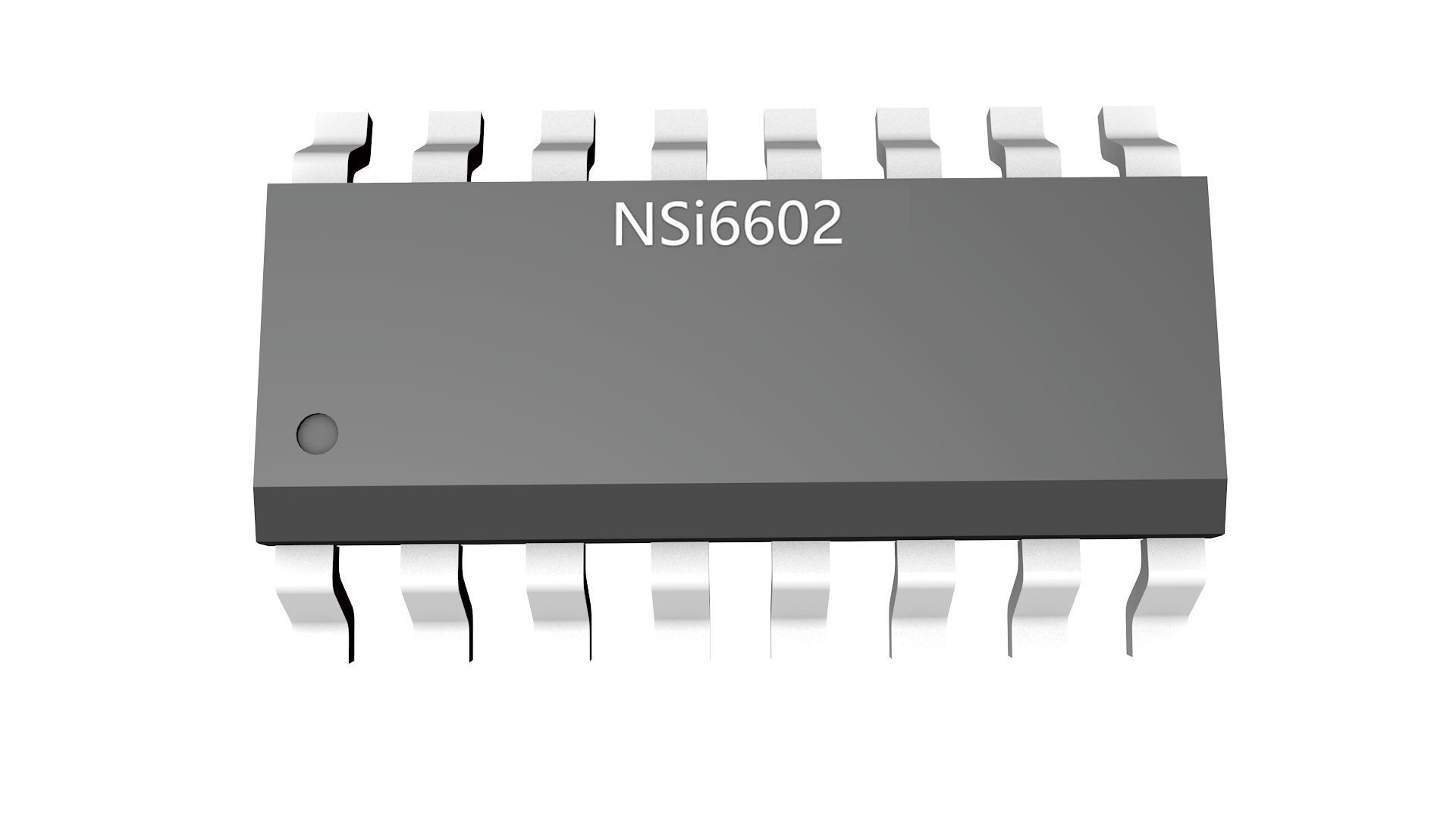

NSi6602是一系列高可靠性的隔离式双通道栅极驱动器IC, 可以设计为驱动高达2MHz开关频率的功率晶体管。每个输出可以以快速的25ns传播延迟和5ns的最大延迟匹配来提供最大4A/6A的拉灌电流能力。NSi6602在5*5mmLGA13封装中按照UL1577提供2500Vrms隔离, 在SOIC16(150mil)窄体封装中提供3000Vrms隔离, 在SOIC16(300mil)和SOIC14(300mil)宽体封装中提供5700Vrms隔离。100kV/us的最小共模瞬变抗扰度(CMTI)提高系统鲁棒性。该驱动器的最大电源电压为28V,而输入侧则接受2.7V至5V的电源电压。所有电源电压引脚均支持欠压锁定(UVLO)保护。

•  隔离式双通道驱动器

•  输入侧电源电压: 2.7V至5.5V

•  驱动器侧电源电压：使用UVLO时高达28V

•  峰值4A/6A拉灌电流能力

•  高CMTI: ±100KV/μs

•  19ns典型传播延迟

•  5ns最大延迟匹配

•  6ns最大脉冲宽度失真

•  可编程死区时间

•  接受最小输入脉冲宽度20ns

•  工作温度 -40℃~125℃

•  封装形式

    LGA13

    SOIC14宽体

    SOIC16宽体

    SOIC16窄体

安全认证

•  UL1577认证:

   LGA13：1分钟 2.5kVrms

   SOW14：1分钟 5.7kVrms

   SOW16：1分钟 5.7kVrms

   SOP16：1分钟3kVrms

•  CQC认证：符合GB4943.1-2011

•  CSA认证：组件符合5A

•  VDE认证：DIN V VDE V 0884-11：2017-1

应用场景

•  服务器，电信和工业中的隔离式DC-DC和AC-DC电源

•  DC-AC太阳能逆变器

•  电机驱动和EV充电

•  UPS和电池充电器
