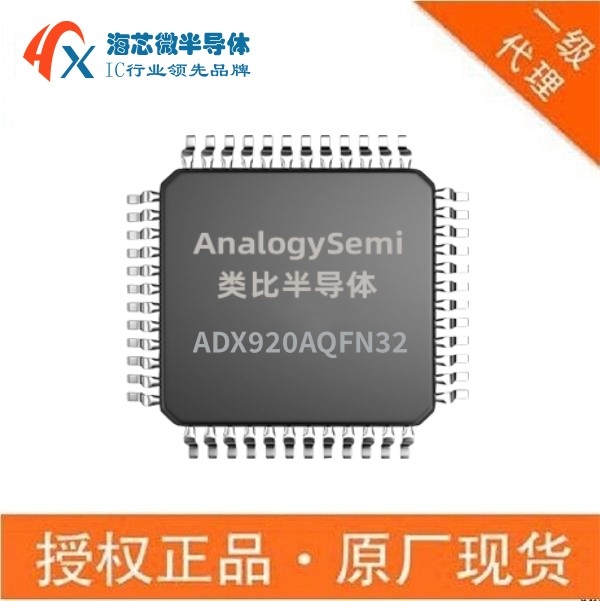

ADX920AQFN32器件是多通道、同步采样、24位、Δ-Σ (ΔΣ)模数转换器(ADC)，内置可编程增益放大器(PGA)、内部基准和振荡器。

ADX920AQFN32器件集成了便携式低功耗医疗心电图(ECG)、运动和健身应用通常需要的所有功能。 凭借高集成度和卓越性能，ADX920/1/2/3Q器件能够以显着降低的尺寸、功率和总体成本创建可扩展的医疗仪器系统。

ADX920AQFN32器件的每个通道都有一个灵活的输入多路复用器，可以独立连接到内部生成的信号，用于测试、温度和导联脱落检测。此外，可以选择任何输入通道配置来导出右腿驱动(RLD)输出信号。

ADX920AQFN32器件以高达16kSPS的数据速率运行。可使用器件内部激励电流吸收器或源在器件内部实现导联脱落检测。

ADX920AQFN32器件包括完全集成的呼吸阻抗测量功能。规定工作温度范围为–40°C至125°C。

1,特性

三个低噪声(ADX923Q) PGA和两个高分辨率ADC (ADX922Q/3Q)

输入参考噪声：8.8μVPP (150Hz BW, G = 6)

输入偏置电流：100pA(max)

数据速率：125SPS至16kSPS

共模抑制比：117dB；总谐波失真：–109dB

可编程增益：1、2、3、4、6、8或12

电源：单极或双极

–模拟：2.7V至5.5V

–数字：1.65V至3.6V

内置右腿驱动放大器、导联脱落检测、测试信号

集成呼吸阻抗测量(ADX922Q/3Q)

电极旋转模式(ERM)可实现时分复用LEAD-I、LEAD-II和LEAD-III测量(ADX923Q)

集成数字交流导联脱落测量和软件交流导联脱落测量(ADX922/3)

集成模拟PACE测量(ADX921Q/2Q/3Q)

灵活的电源模式

–高分辨率模式

–高速模式(ADX921Q/2Q/3Q)

内置振荡器和参考

电源监控器、内部温度传感器、OSC故障检测、超量程检测

灵活的掉电、待机模式

SPI兼容串行接口，超时复位

通信循环冗余校验(CRC)、校验和

支持ADC数据FIFO以减少外部设备的轮询时间以节省电力

功能安全

支持符合IEC 60601-2-47标准的系统

工作温度范围：–40°C至125°C

AEC-Q100.

2,应用

医疗仪器(ECG)，包括：

–患者监测：Holter、事件、压力和生命体征，包括ECG、AED和远程医疗

–个人护理和健身监测器(心率、呼吸和心电图)

高精度、同步、多通道数据采集
