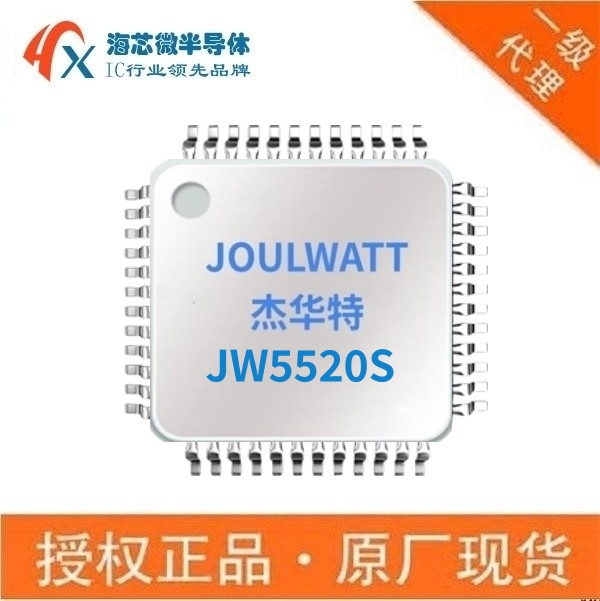

JW5520S是一款同步高效升压转换器，具有真正的输出断开功能。该器件采用恒定关断时间（COT）控制拓扑。

该器件可从低至1.2V的输入电压启动。输入开关峰值电流可设置至高达9A的电流，输出平均负载电流限值可通过外部电阻器进行设置。

JW5520S的典型工作频率为600kHz，这使得更小的电感器和电容器能够实现较小的解决方案尺寸。

在轻负载条件下，PFM接合以保持最大效率。

JW5520S通过输出短路保护和热关断保证了稳定性。


特性及封装:

1.2V最小启动输入电压

1.2V至5.0V输入电压范围

2.5V至5.5V输出电压范围

从2.8V输入支持5V/3.5A输出

高达9A的可编程开关峰值电流限制

可编程平均负载电流限制

600kHz伪恒频开关

低静态电流：<30uA

在满负载范围内具有高效率

真正的输出与输入断开连接

热关断和输出短路保护

封装：QFN2x2-14
