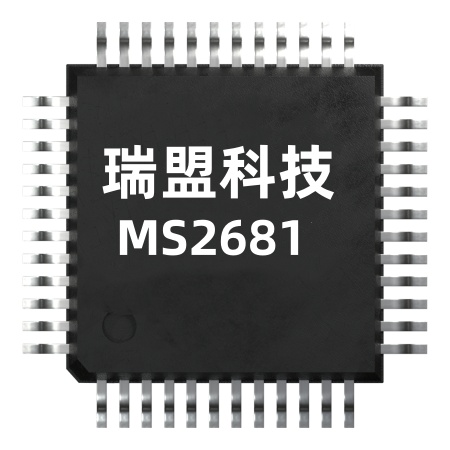

MS2681 单通道视频缓冲器

MS2681 单通道视频缓冲器_MS2681中文资料

来源：未知 时间：2024-10-15 10:31 发布人：admin 阅读：

MS2681 是一个单通道视频缓冲器，它内部集成 6dB 增益的轨到轨输出驱动器和 10 阶输出重建滤波器。MS2681 的-3dB 带宽典型值为 35MHz。MS2681 比无源 LC 滤波器与外加驱动的解决方案能提供更好的图像质量。它单电源供电范围为+2.7V 到+5V，并有极低的工作电流 25mA，非常适用于电池供电应用。

MS2681 的输入信号为 DAC 的输出，可直流耦合输入或交流耦合输入。内部二极管箝位和偏置电路可用于交流耦合输入方式。MS2681 还包含内部电平移位电路，从而避免了同步脉冲被截断并允许直流耦合输出。MS2681 的输出可驱动直流或交流耦合单（150Ω）或双（75Ω）负载。

MS2681 采用 SOT23-6 六管脚封装，ESD 保护大于 3KV。

MS268主要特点：

单通道 10 阶 35MHz（HD）过滤器

Transparent Sync-tip 输入箝位

6dB 增益输出驱动器和驱动双视频负载

轨到轨输出

输入电压范围包括地

交流或直流耦合输入

交流或直流耦合输出

单电源供电范围为 2.7V 到 5V

低功耗，工作电流为 25mA
