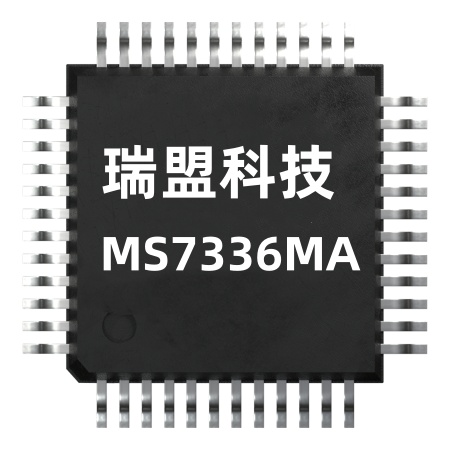

MS7336MA 视频驱动放大器芯片_中文资料

MS7336MA 视频驱动放大器芯片_中文资料_瑞盟科技

来源：未知 时间：2024-10-15 15:06 发布人：admin 阅读：

MS7336MA 是一颗集成单通道视频放大器与视频同轴线控解码为一体的芯片，它内部集成 6dB 增益轨到轨输出驱动器以及10 阶滤波器，允许同一个输入信号在-3dB 带宽 35MHz 和 55MHz之间进行选择控制。视频同轴线控解码内部集成一颗高速处理器，针对模数混合信号进行有效分离，同时在其同轴控制端有钳位电路，适用于交流应用。

MS7336MA 输入信号为 DAC 的输出，可直流耦合输入或交流耦合输入。内部二极管钳位和偏置电路可用于交流耦合输入方式。MS7336MA 还包含内部电平移位电路，从而避免了同步脉冲被截断并允许直流耦合输出。MS7336MA 的输出可驱动直流或交流耦合单(150Ω)或双(75Ω)负载。

MS7336MA主要特点：

-3dB 带宽 35MHz/55MHz 可选择 10 阶视频滤波器

Transparent Sync-tip 输入钳位电路

6dB 增益输出驱动器和驱动双视频负载

轨到轨输出

输入电压范围包括地

交流或直流耦合输入/输出

单电源供电范围为 2.7V 到 5V

低功耗，带 150Ω 负载时，工作电流为 34mA

通过 AEC_Q100 认证

MS7336MA应用：
