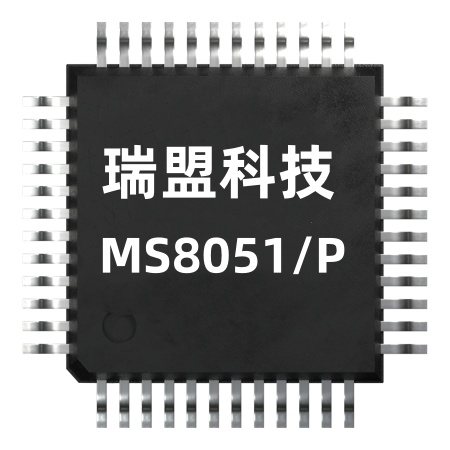

MS8051/8052/8054 运算放大器_中文资料_瑞盟科技

来源：未知 时间：2024-10-14 10:51 发布人：admin 阅读：

MS805x 系列为轨到轨输出的电压反馈运算放大器，具有易用、低成本等特点。相比于典型的电流反馈放大器，在带宽和转换率有更大的优势，并同时具备宽的输入共模电压范围和大的输出电压摆幅，这使得该系列芯片可以在低至 2.5V 的单电源下使用。

虽然为低成本，MS805x 系列芯片拥有出色的整体性能，它有250MHz(G=+1)的大带宽的同时 0.1dB 带宽达到了 37MHz(G=+2)，并且每个放大器只有 4.3mA 的低功耗。

MS805x 系列的低失真和快速建立特性使得它成为 A/D 和 D/A缓冲器的理想选择。所有的特性工作温度范围为-40°C 到 125°C。

MS805x主要特点：

轨道对输出

2mV 的失调电压

高速

-3dB 带宽(G=+1)：250MHz

转换率：130V/μs

0.1%建立时间：58ns

工作电压范围：2.5V 到 5.5V

输入电压范围(Vs=5V)：-0.2V 到+3.8V

出色的视频特性 (RL=150Ω, G=+2)

0.1dB 增益平坦度：37MHz

差分增益误差：0.03%

差分相位误差：0.08°

低功耗：每个运放 4.3mA 的工作电流

MS805x应用：

图像

光电二极管前置放大器

专业视频设备和照相设备

手持设备、DVD/CD

基站

有源滤波

模数转换
