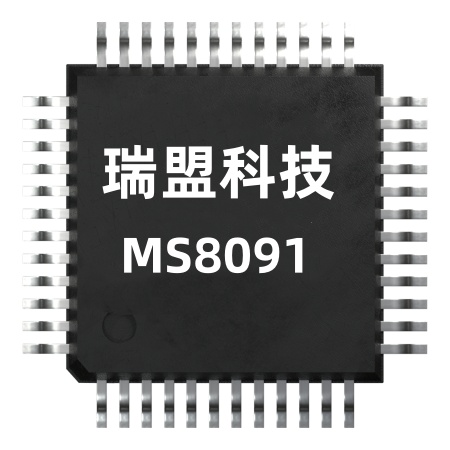

MS8091/2/4 轨到轨运算放大器_中文资料_瑞盟科技

来源：未知 时间：2024-10-14 10:56 发布人：admin 阅读：

MS809x 系列是易用的、低成本的轨到轨输出电压反馈放大器，它具有典型电流反馈放大器具备的带宽和转换速率的优势，同时也有较大的共模电压输入范围和输出摆幅，这使它很容易在单电源 2.5V 的低压情况下工作。

虽然 MS809x 成本低，但却有着全面出色的性能。它提供高达350MHz(G=+1)的带宽，同时 0.1dB 平坦度也达到 125MHz(G=+1)，而且每个放大器只需 4.3mA 的功耗。

MS809x 系列的低失真、快速建立时间的特性使其成为高速 A/D 或 D/A缓存的理想器件。MS809x 的电源关断特性可以减小功耗电流到 75μA。这些特性使得 MS809x 成为便携设备和电池供电应用的理想选择，因为这些应用对尺寸和功耗都非常严格。MS809x 系列的工作温度范围为-40°C 到 125°C。

MS809x主要特点：

轨到轨输出；2mV 失调电压 (Vos)

高速

-3dB 带宽：350MHz (G = +1)；压摆率：265V/μs ；0.1%建立时间：32ns

宽电源电压范围：2.5V 到 5.5V

输入共模电压范围 (Vs=5V)：-0.2V 到+3.8V

视频特性 (G=+2,RL=150Ω)

0.1dB 增益平坦度：70MHz

差分增益误差：0.004%，差分相位误差：0.08°

低功耗：每个放大器 4.3mA，关断时只有 75μA

MS809x应用：

图像
